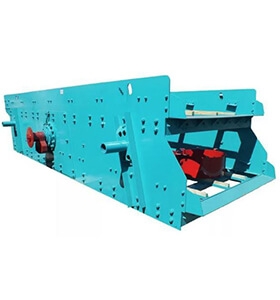

Основні характеристики та особливості грохотів інерційних легкого типу
У сучасній промисловості величезною популярністю користується інерційний грохот. Його головне призначення — розділення сипких матеріалів на фракції певних розмірів. Інерційний грохот легкого типу можна використовувати для:
- песка;
- гравію;
- щебеню та інших дрібнокускових матеріалів.
Його використовують на дробарно-сортувальних заводах, збагачувальних фабриках, заводах будівельних конструкцій і матеріалів, ДБК, різних переробних виробництвах. Інерційні грохоти можуть застосовуватися як окреме обладнання, так і як мобільні пристрої для сортування на опорних конструкціях.
Переваги та основні параметри спецтехніки
Принцип роботи такого обладнання полягає в наступному: матеріал подається на завантажувальний відсік. Під дією сили обертання елементів вібратора відбувається його підкидання та рух верхньої поверхні відносно вивантаження. Матеріал, що пройшов крізь чарунки сита, висипається на нижню поверхню, де відбувається наступний етап процесу. Швидкість просіювання залежить від нахилу та типу коливань.
Головними перевагами ГІЛ є:
- низький рівень енерговитрат;
- долговечность;
- легке та просте обслуговування
- приемлемая стоимость.
Обираючи модель, варто звернути увагу на кількість ярусів сит — саме від цього залежить продуктивність обладнання. Наша компанія пропонує моделі як з одним, так і з двома та трьома ярусами сит. У першому випадку це моделі ГІЛ-21, ГІЛ-31, ГІЛ-41, ГІЛ-51, у другому — ГІЛ-32, ГІЛ-42, ГІЛ-52 та ін., у третьому — ГІЛ-33, ГІЛ-43, ГІЛ-53.
Інерційні грохоти мають такі характеристики:
- розміри просіювальної площі;
- угол наклона просеивающей площади;
- амплитуда колебаний;
- частота колебаний;
- номинальная мощность двигателя;
- габарити коливної частини грохота;
- масса.
Один ярус сит
Найменування параметра та розміру ГВІ-2,2Х1
(ГИЛ-21)ГВІ-3,75Х1
(ГИЛ-31)ГВІ-6,8Х1
(ГИЛ-41)ГВІ-8,3Х1
(ГИЛ-51)Продуктивність за вихідним матеріалом, т/год 10 50 100 120 Число ярусов сит, шт. 1 1 1 1 Ширина просеивающей поверхности, мм, не более 1000 1250 1500 1750 Длина просеивающей поверхности, мм, не более 2285 3000 4530 4775 Кут нахилу просіювальної поверхні, градус 10…25 10…25 10…25 10…25 Площадь просеивающей поверхности, м² 2,2±0,1 3,75±0,2 6,8±0,2 8,3±0,2 Амплитуда колебаний короба, мм 4,3±0,2 3,2±0,2 3,0±0,2 3,0±0,2 Частота коливань, с⁻¹ 16,2±0,2 16,2±0,2 16,2±0,2 16,2±0,2 Номінальна потужність електродвигуна, кВт 2,2 5,5 7,5 7,5 Габаритна довжина коливної частини, мм 2311 3200 4565 5050 Габаритна ширина коливної частини, мм 1550 2351 2170 2550 Габаритна висота коливної частини, мм 670 700 1280 850 Маса грохота, кг, не більше 1240 850 2890 2600 Два яруса сит
Найменування параметра та розміру ГВІ-3,75Х2
(ГИЛ-32)ГВІ-6,5Х2
(ГИЛ-42)ГВІ-8,3Х2
(ГИЛ-52)ГВІ-8Х2
(ГИЛ-52А)ГВІ-8Х2М
(ГИЛ-52М)ГВІ-7,8Х2У
ГИЛ-52У (СМД-121)Продуктивність за вихідним матеріалом, т/год 100 100 80…150 100 80…400 300 Число ярусов сит, шт. 2 2 2 2 2 2 Ширина просеивающей поверхности, мм, не более 1250 1500 1750 1750 1750 1750 Длина просеивающей поверхности, мм, не более 3000 4500 4775 4654 4700 4500 Кут нахилу просіювальної поверхні, градус 10…25 10…25 10…25 10…25 15…25 10…25 Площадь просеивающей поверхности, м² 3,75±0,2 6,5±0,2 8,3±0,2 8,14±0,2 8,14±0,2 7,8±0,2 Амплитуда колебаний короба, мм 3,7±0,2 3,2±0,2 3,0±0,2 3,2±0,2 3,0…4,5 3,2±0,2 Частота коливань, с⁻¹ 16,0±0,2 16,2±0,2 16,2±0,2 16,2±0,2 16,2±0,2 16,2±0,2 Номінальна потужність електродвигуна, кВт 5,5 7,5 7,5 7,5 11 15 Габаритна довжина коливної частини, мм 3200 4580 5050 4880 5058 5186 Габаритна ширина коливної частини, мм 1900 2170 2550 2480 2480 3400 Габаритна висота коливної частини, мм 1250 1200 1140 1200 1200 1230 Маса грохота, кг, не більше 1990 3502 3240 3195 4100 4000 Три яруса сит
Найменування параметра та розміру ГВІ-3,7Х3
(ГИЛ-33)ГВІ-6Х3
(ГИЛ-43)ГВІ 8Х3
(ГИЛ-53)Продуктивність за вихідним матеріалом, т/год 40 100 80…300 Число ярусов сит, шт. 3 3 3 Ширина просеивающей поверхности, мм, не более 1250 1500 1750 Длина просеивающей поверхности, мм, не более 3000 4000 4745 Кут нахилу просіювальної поверхні, градус 10…25 10…25 10…25 Площадь просеивающей поверхности, м² 3,75±0,2 6,0±0,2 8,3±0,2 Амплитуда колебаний короба, мм 4,3±0,2 3,2±0,2 3,0…4,5 Частота коливань, с⁻¹ 16,2±0,2 16,2±0,2 16,2±0,2 Номінальна потужність електродвигуна, кВт 5,5 7,5 (15) 15 Габаритна довжина коливної частини, мм 3200 4580 5065 Габаритна ширина коливної частини, мм 2351 2800 2500 Габаритна висота коливної частини, мм 1500 1580 1750 Маса грохота, кг, не більше 1950 3420 3900
Вартість і термін постачання надаються за запитом.
